Curve_曲线
约 417 字大约 1 分钟
curve曲线
2025-11-29
概览
曲线过滤器会将地形高度映射到可编辑的曲线图上,然后通过修改曲线的线形直观地修改地形。类似于Blender当中的Map Range节点,或者是Grasshopper中Graph Mapper的作用。即把原地形高度映射到0-1之间,进行归一化处理,然后归一化的高度数据会映射到这条曲线上面,然后我们可以通过编辑曲线的线形来调整地形高度数据的整体走势。
参数
| 参数 | 解读 |
|---|---|
| 曲线图 | 用于修改地形的映射曲线图。可以通过节点的增减,以及控制柄的调整来对曲线线形进行修改,它的x和y轴的范围默认为0-1。曲线的节点是可以增减的,双击任意一个位置,我们可以添加节点,右键点击可以删除节点。节点手柄是以对称的贝兹尔曲线来进行控制的,我们可以通过它来调整曲线的线形,当我们把手柄放到垂直方向上时,会切换成阶梯模式。 |
| 源范围 | 从原地形获取高度的最小和最大值,在此范围之外的高度会被忽略。 |
| 目标范围 | 设置输出高度范围,将映射后的曲线高度值(0-1),重新映射到这个高度范围。 |
示例

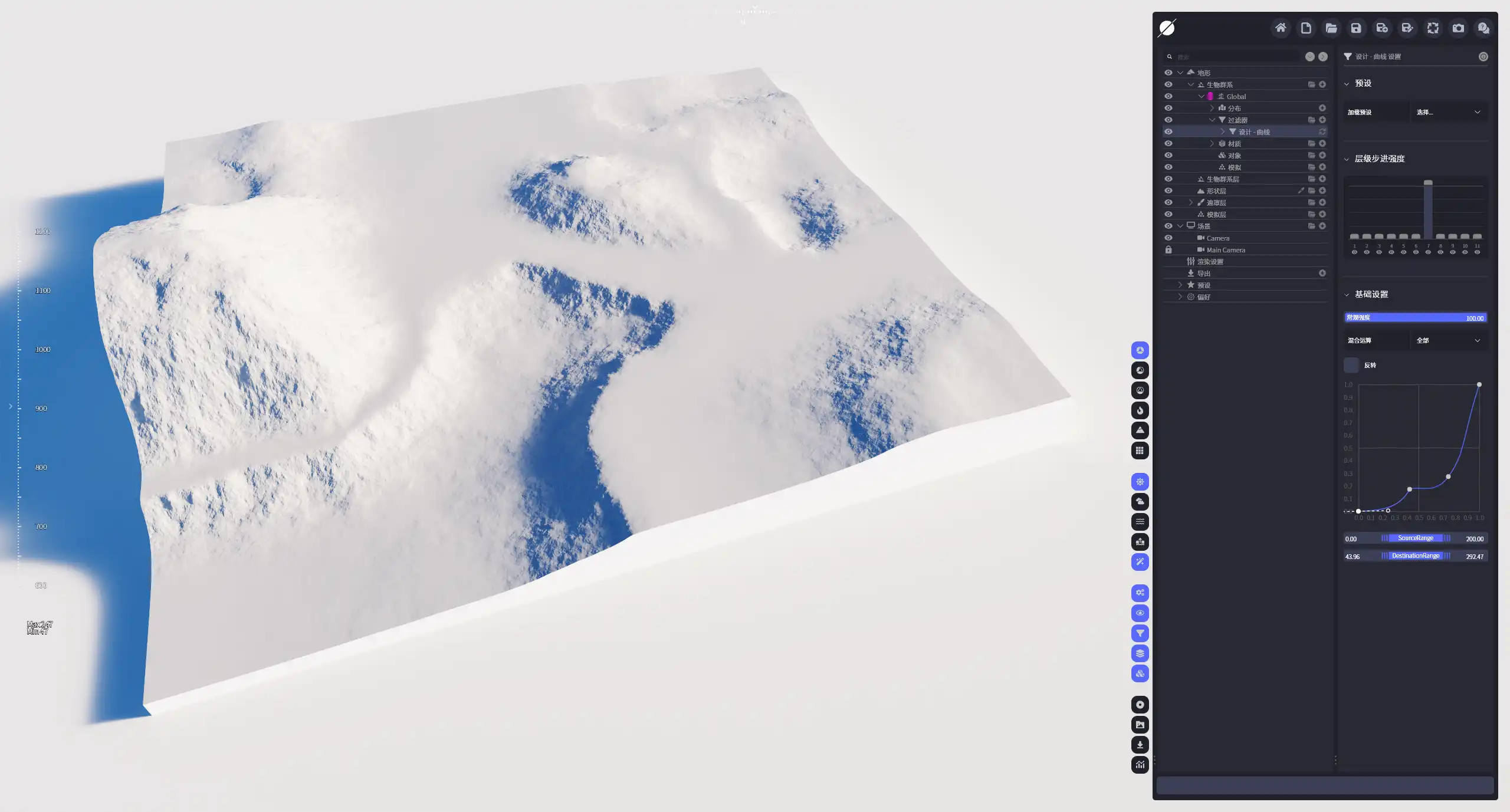

调整整体坡度

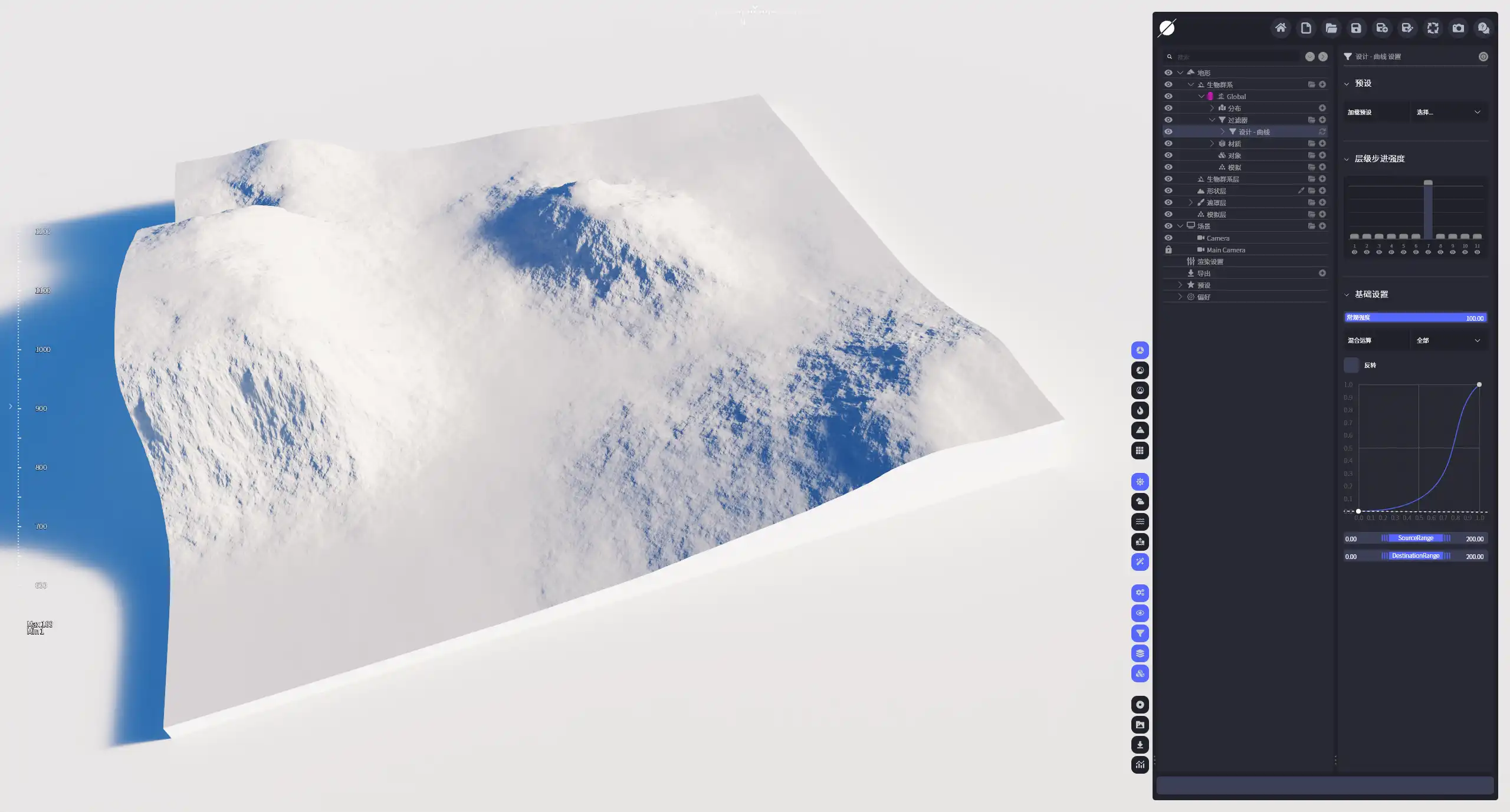

调整局部坡度
