对比度拉伸 (Normalize) vs. 直方图均衡化 (Equalize)
约 1162 字大约 4 分钟
2026-02-21
在数字图像处理或地形建模(如 Gaea)中,我们经常会遇到原本锐利的细节由于色彩跨度不足而显得“灰蒙蒙”的情况。为了解决这个问题,通常有两种核心算法:对比度拉伸(Contrast Stretching/Normalization) 和 直方图均衡化(Histogram Equalization)。
虽然它们的目标都是为了增强视觉对比度,但其背后的数学逻辑和最终效果却截然不同。

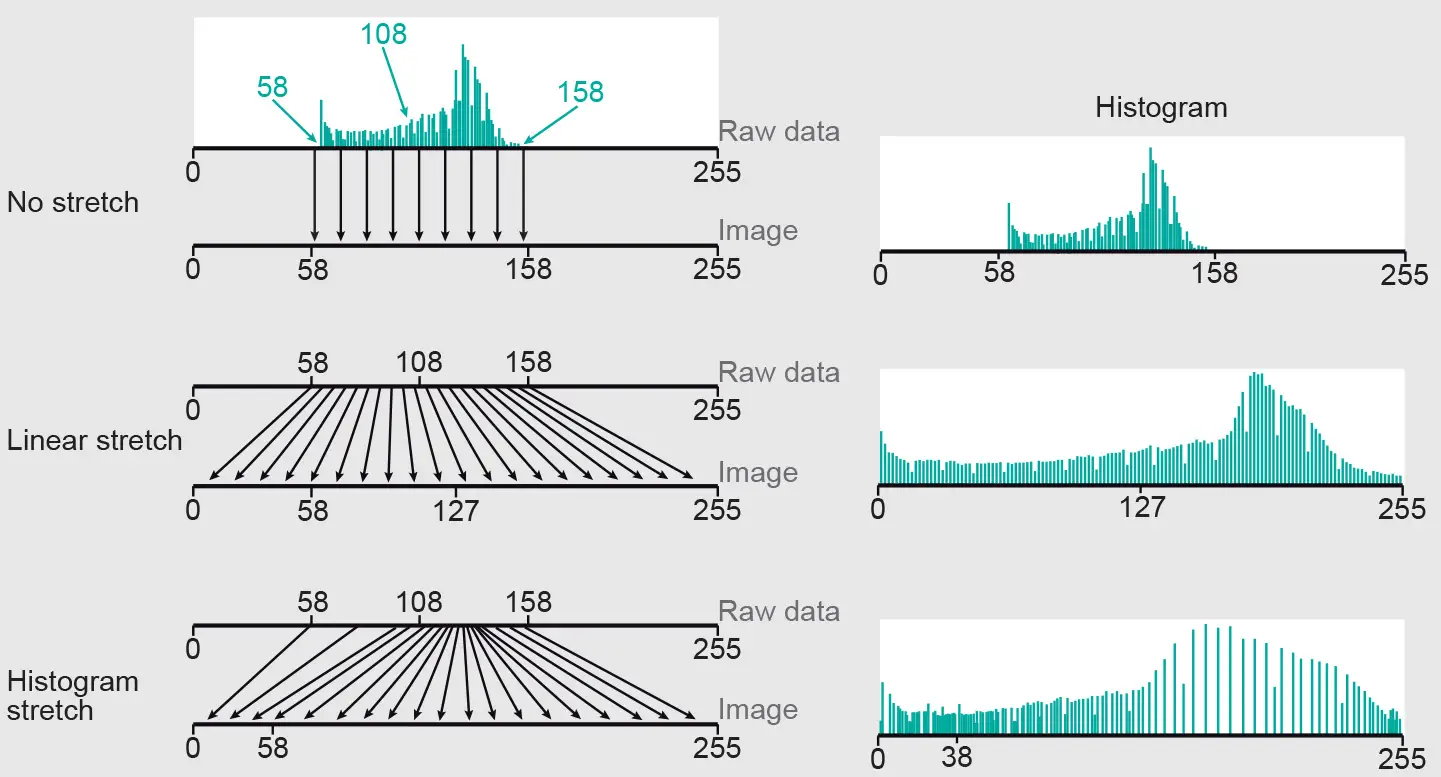

1. 对比度拉伸 (Contrast Stretching / Normalize) —— “温和的线性扩容”
对比度拉伸(通常也称为 Normalization)是一种线性变换技术。
核心逻辑
它的原理非常直观:找到图像中当前最暗的像素值 (min) 和最亮的像素值 (max),然后通过比例缩放,将它们强行映射到显示设备所能提供的完整范围(如 0 到 255 或 0.0 到 1.0)。
其数学表达式为:
g(x,y)=max−minf(x,y)−min×MaxRange
视觉特征
- 尊重事实:它是一种线性变换,这意味着像素之间的相对亮度关系保持不变。
- 连贯性:如果原始图像中有平滑的梯度,拉伸后的梯度依然平滑。
- 局限性:如果图像中已经包含了一个纯黑和一个纯白的点,那么该算法将不起任何作用。
2. 直方图均衡化 (Histogram Equalization / Equalize) —— “激进的像素民主”
直方图均衡化(Equalize)则是一种非线性的全局变换。
核心逻辑
它的目标不是简单的拉伸,而是重新分配。它通过计算图像的累积分布函数(CDF),尝试将图像的直方图变成平坦的、均匀分布的状态。
算法要求:每一个亮度等级在屏幕上占据的像素数量(投影面积)应当尽可能相等。
视觉特征
- 细节挖掘:在像素密集的区域(即直方图的波峰处),它会分配极多的色彩资源,从而将肉眼难以分辨的微小细节强行“炸”出来。
- 视觉断层:由于它是一种离散且非线性的映射,在面积巨大的平缓区域,它会产生明显的色带或等高线伪影。
- 失真:它会彻底改变图像的原始亮度逻辑,可能导致阴影处变得过亮,或高光处失去层次。


3. 核心差异对比表
| 特性 | 对比度拉伸 (Normalize) | 直方图均衡化 (Equalize) |
|---|---|---|
| 变换类型 | 线性 (Linear) | 非线性 (Non-linear) |
| 数学依据 | 极值 (Min/Max) | 像素分布频率 (Probability Density) |
| 对亮度的处理 | 整体等比放大 | 频率高的地方对比度极高,频率低的地方被压缩 |
| 细节表现 | 保持原始细节感 | 暴力挖掘隐藏细节,但易产生噪声和断层 |
| 适用场景 | 照片级渲染、自然景观、真实感贴图 | 科学成像、指纹识别、寻找地形微观侵蚀纹理 |
4. 总结:如何选择?
- 选择 Normalize (对比度拉伸):当你需要保持地质结构的真实性,且只想让画面看起来不那么“灰”时。它是尊重地质常识的选择。
- 选择 Equalize (直方图均衡化):当你处理的是极其平坦的地形,或者你需要像 X 光一样扫描出地表极其细微的冲刷痕迹(即使这会带来视觉上的失真)。它是追求信息密度的选择。
在实际操作中,如果你在 Gaea 的 CLUTer 或 SatMap 中看到了奇怪的色带断层,通常是因为开启了 Equalize。此时切换回 Autolevel (即 Normalize),通常能瞬间找回自然感。
